- 產品詳情
Ampleon的BLP5LA55SG是一款功率晶體管，工作頻率范圍為5至512 MHz。它提供 55 W 的輸出功率和 19.6 dB 的功率增益，漏極效率為 75%。這款LDMOS功率晶體管集成了雙面ESD保護功能，可實現出色的關斷狀態隔離，并提供出色的耐用性和可靠性。它需要 13.6 V 的直流電源。該晶體管采用塑料表面貼裝封裝，適用于 VHF 和 UHF 頻段的 TETRA、SSB 和 LTE 移動無線電應用以及陸地移動無線電 (LMR) 應用。
選型：

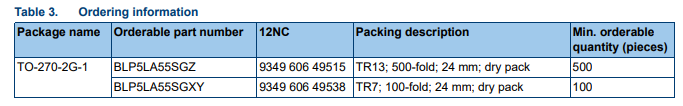

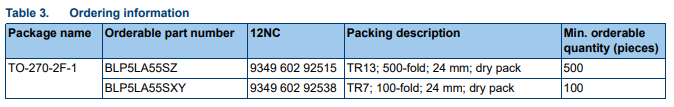

| BLP5LA55S | BLP5LA55SG |
BLP5LA55S；BLP5LA55SG
這款 13.6 V 55 W 器件專為陸地移動無線電 (LMR) 應用而設計，支持從 HF 到 520 MHz 的頻率范圍。
特點和優勢
高效率
集成雙面ESD保護
極致堅固性 65 ： 1
高功率增益
出色的可靠性
寬帶
高線性度
有關 RoHS 合規性，請參閱 Ampleon 網站上的產品詳細信息
應用
VHF 和 UHF 頻段的 TETRA、SSB 和 LTE 移動無線電應用
寬帶無線電應用，頻率范圍為5 MHz至30 MHz和30 MHz至512 MHz

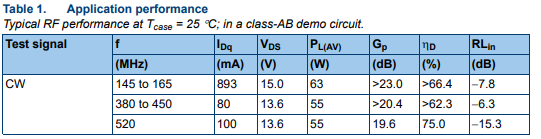

參數
| 象征 | 參數 | 條件 | 最小值 | 典型值/否 | 麥克斯 | 單位 |
|---|---|---|---|---|---|---|
| f范圍 | 頻率范圍 | 1 | 520 | 兆赫 | ||
| PL（1分貝） | 1 dB增益壓縮時的標稱輸出功率 | 55 | W | |||
| 測試信號：CW | ||||||
| VDS | 漏源電壓 | 13.6 | V | |||
| Gp | 功率增益 | PL= 55 瓦 [0] | 18 | 19.6 | 分貝 | |
| RL系列在 | 輸入回波損耗 | PL= 55 瓦 [0] | -15.3 | 分貝 | ||
| ηD | 排水效率 | PL= 55 瓦 [0] | 72 | 75 | % | |
| 晶體管類型 | LDMOS系列 |
| 應用行業 | Cellular |
| 應用 | 4G/LTE、TETRA |
| 頻率 | 1~520 MHz |
| P1dB | 55W |
| 功率增益(Gp) | 18~19.6 dB |
| 輸入回波損耗 | 15.3 dB |
| 電源電壓 | 12.5~14V |
| 擊穿電壓-漏源 | 30V |
| 電壓-漏源(Vdss) | 30V |
| 電壓-柵極源極(Vgs) | 5~13 V |
| 漏極效率 | 72~75 % |
| 柵極漏電流 | 140 nA |
| 結溫(Tj) | 225攝氏度 |
| 包裝類型 | Flanged |
| RoHS指令 | 是的 |
| 儲存溫度 | 65~150攝氏度 |
